고장난 쿠쿠 전기 밥솥을 셀프로 자가수리 해봤습니다.

 쿠쿠 전기 밥솥 자가수리

초보자도 가능(제가 초보)

날씨가 추워지지 밖에서 나갈 놀일도 적어졌는데,
마침(?) 장모님 전기밥솥이 고장났다는 연락이 받게 되었네요. 대략 7-8년 정도 된 제품입니다.

원래는 그냥 쿠쿠 A/S 센터에 가서 제품 맡기려고 했지만,
5만원 넘으면 그냥 새로 구매하시겠다고 하시기도 하셔서 제 맥가이버 놀이의 희생양이 되기로 했습니다.
생각보다 셀프로 수리하는 사람들도 꽤나 많더라구요. 유튜브와 블로그의 많은 선배님(?)의 설명과 가르침을 받아서 셀프로 고쳐보았어요.

---

https://youtu.be/bj0sisdct70

저와 같은 고장난 쿠쿠 전기밥솥에게 조그마한 도움이 되길 빌며...

구독자도 조금이나마 늘어나길 빌며(!)



쿠쿠 밥솥 셀프 수리

모델명 : CPR-P0620FDM



증상: 전원은 들어오지만 깜빡거리면서 꺼졌다 켜졌다 하는 느낌
필요한 도구: 납땜기, 땜납, 십자드라이버, 납흡입기

인터넷에서 서치를 해보니 쿠쿠 밥솥의 대표적인 고장이 딱 두가지 였어요.
1. 단선
2. 캐패시터(콘덴서) 부풀어서 나타는 고장

단선의 경우는 전원이 들어오지 않거나, 화면은 켜져도 취사가 되지 않거나 에러 코드 등을 발생하는 문제가 있었지만 이 경우는 아니라서 캐패시터로 예상을 하고 분해를 했어요. 단선 문제는 대부분 밥통 뚜겅의 힌지 부분에서 단선되는 경우가 많더라구요.

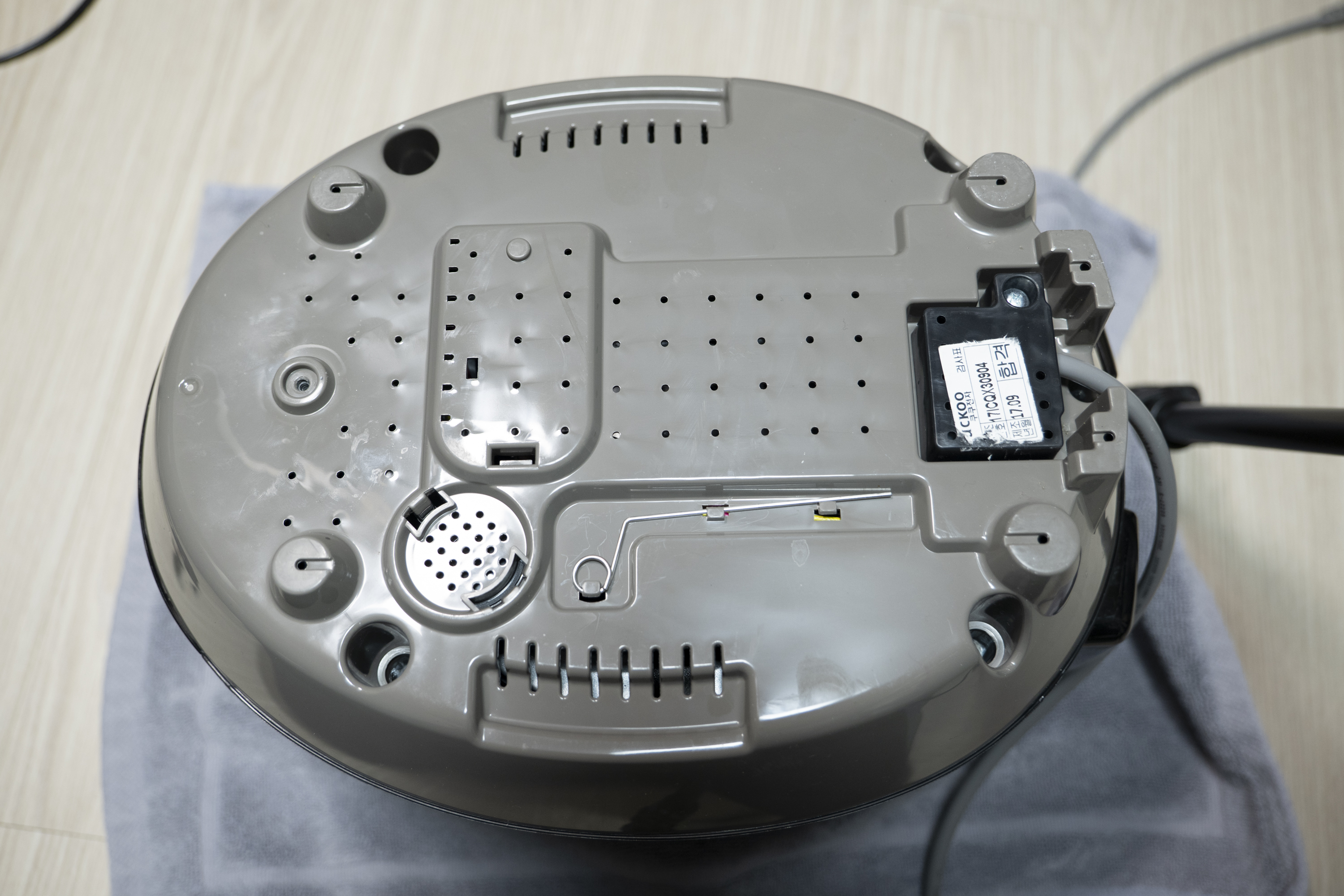

전기 밥솥의 바닥 부에 십자 나사를 풀어서 분해가 가능합니다. 쿠쿠 전기밥솥은 대부분 비슷해보였어요.
저도 분해가 처음이라 사진을 찍어가며 작업을 했네요.

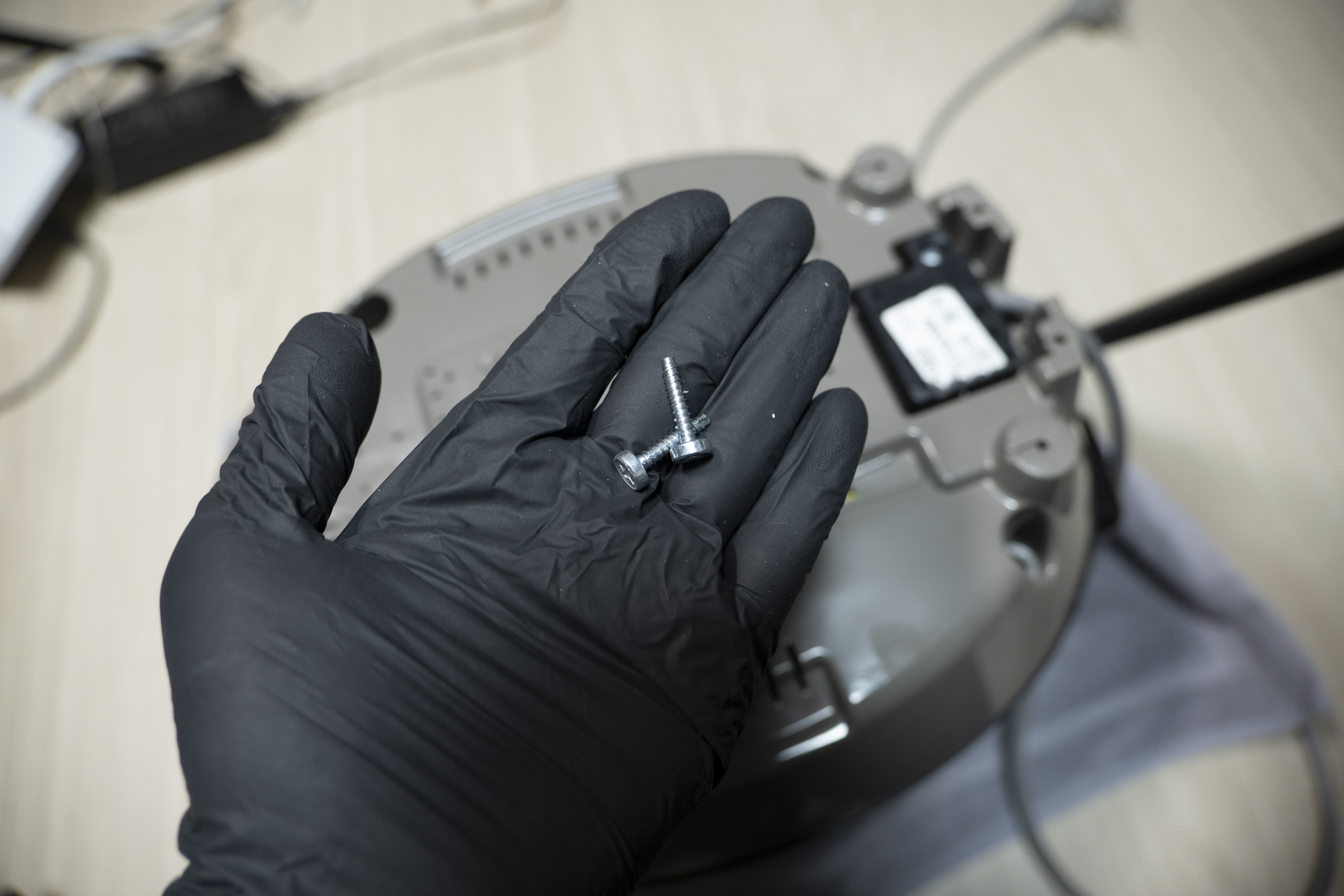

나사도 규격이 다를 수 있어서 비교해가면서

컴퓨터 분해 조립 하신 분이면 조금 더 난이도를 쉽게 느낄 수 있을 것 같아요.

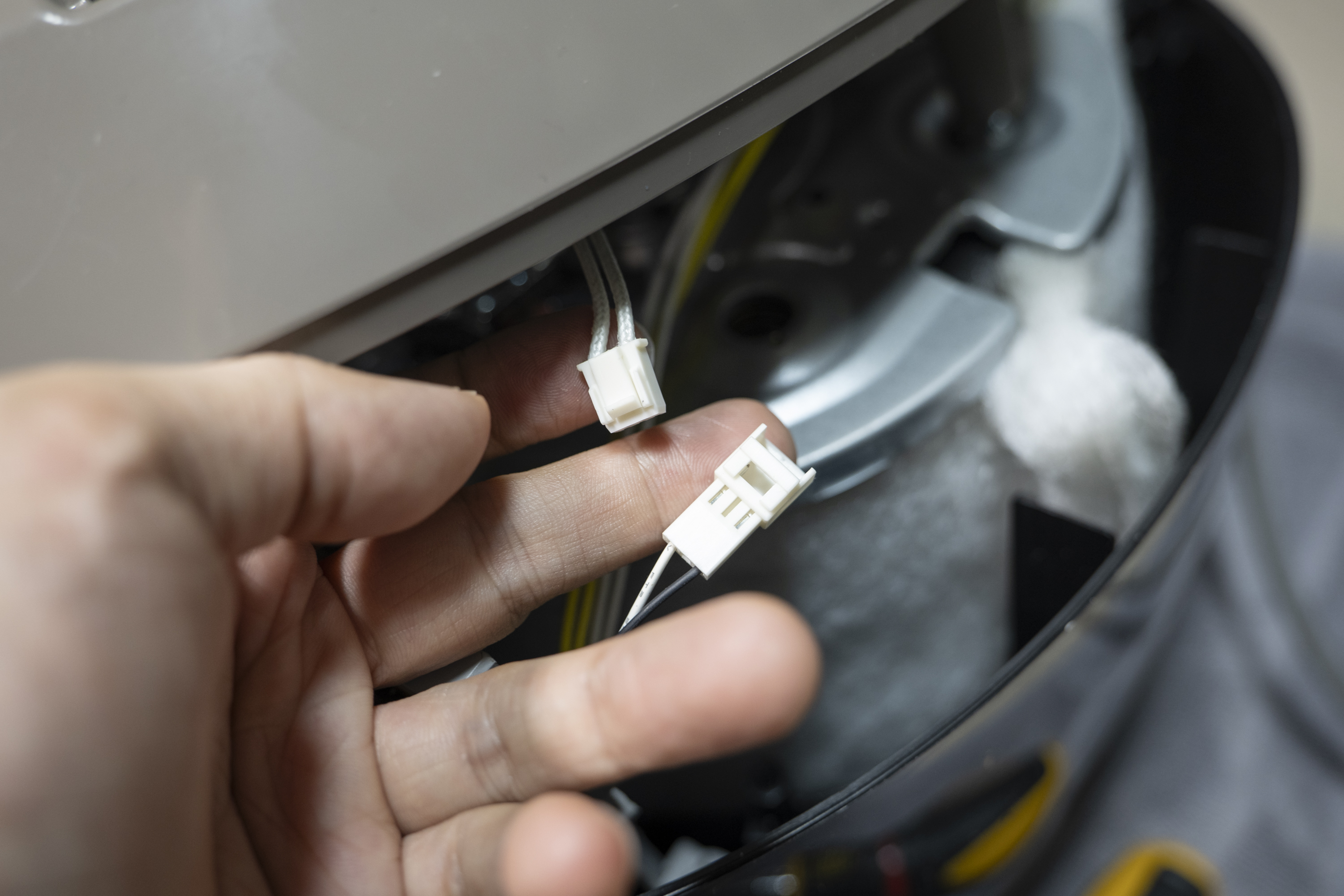

대부분 이런 핀으로 연결된 케이블을 볼 수 있는데, 핀 규격이 각각 달라서 헷갈릴 일이 크게 없는 것 같아요.

덮개를 열면 생각보다 단순해 보이는 구조.

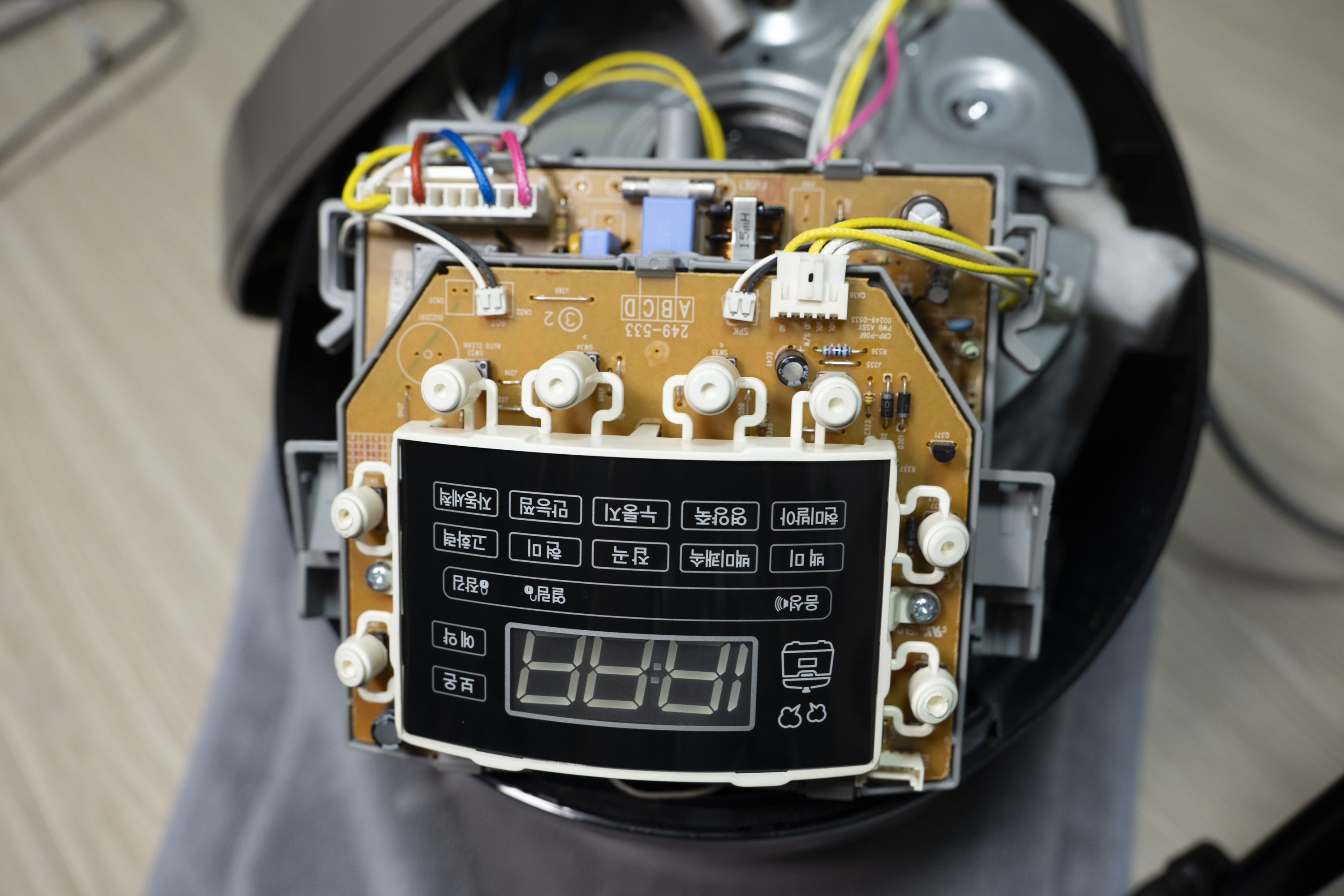

자세한 부분은 영상에서 천천히 소개를 했고, 이제 기판이 드러납니다.

육안으로는 캐패시터(콘덴서)가 부풀어 오른게 잘 보이지 않았어요. 그래서 어떤 녀석이 고장을 일으키는지 알기 어렵더라구요. 그래서 1차원적인 방법으로 몇개 안되는 콘덴서를 교체했네요.


모델명 : CRP-P0620FDM
450V 10uF 1개
25V 220uF 3개
10V 220uF 2개
50V 220uF 1개
...

대충 이런 녀석들이 기판에 있었는데, 원래 FM 대로라면 기판을 뜯어보고 어떤 캐패시터가 있는지 확인을 먼저 했어야 했는데, 저는 그냥 유튜브의 선배님들 영상만 보고 먼저 주문을 해버려서 잘못 구매한 제품들도 있더라구요.

볼트수는 기존 콘덴서보다 낮지만 않으면 조금 높아도 상관이 없다고 하더라구요.

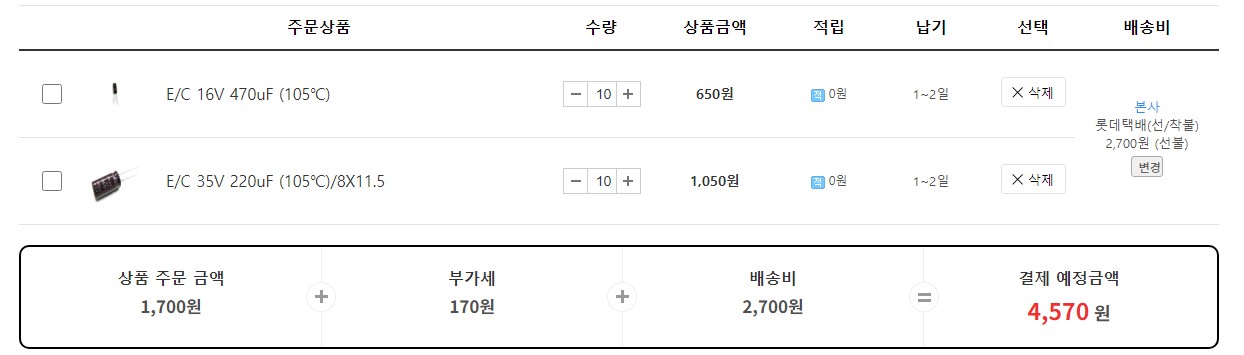

그래서 구매한 35V 220uF를 25V 220uF와 교체하였어요. 총 3개 교체.





멀티미터가 있으면 조금 더 고장난 제품을 찾아내는게 수월 할 수도 있었겠지만,
일반인에게 그런게 있을리 없죠.


캐패시터(콘덴서 구매)

https://www.devicemart.co.kr/

전자부품, 아두이노, 라즈베리파이, 공구 및 로봇까지 한곳에서 국내 최대 전자부품 전문몰 | 디



https://regoelec.co.kr/

레고전자부품 - 전자부품 종합쇼핑몰



---

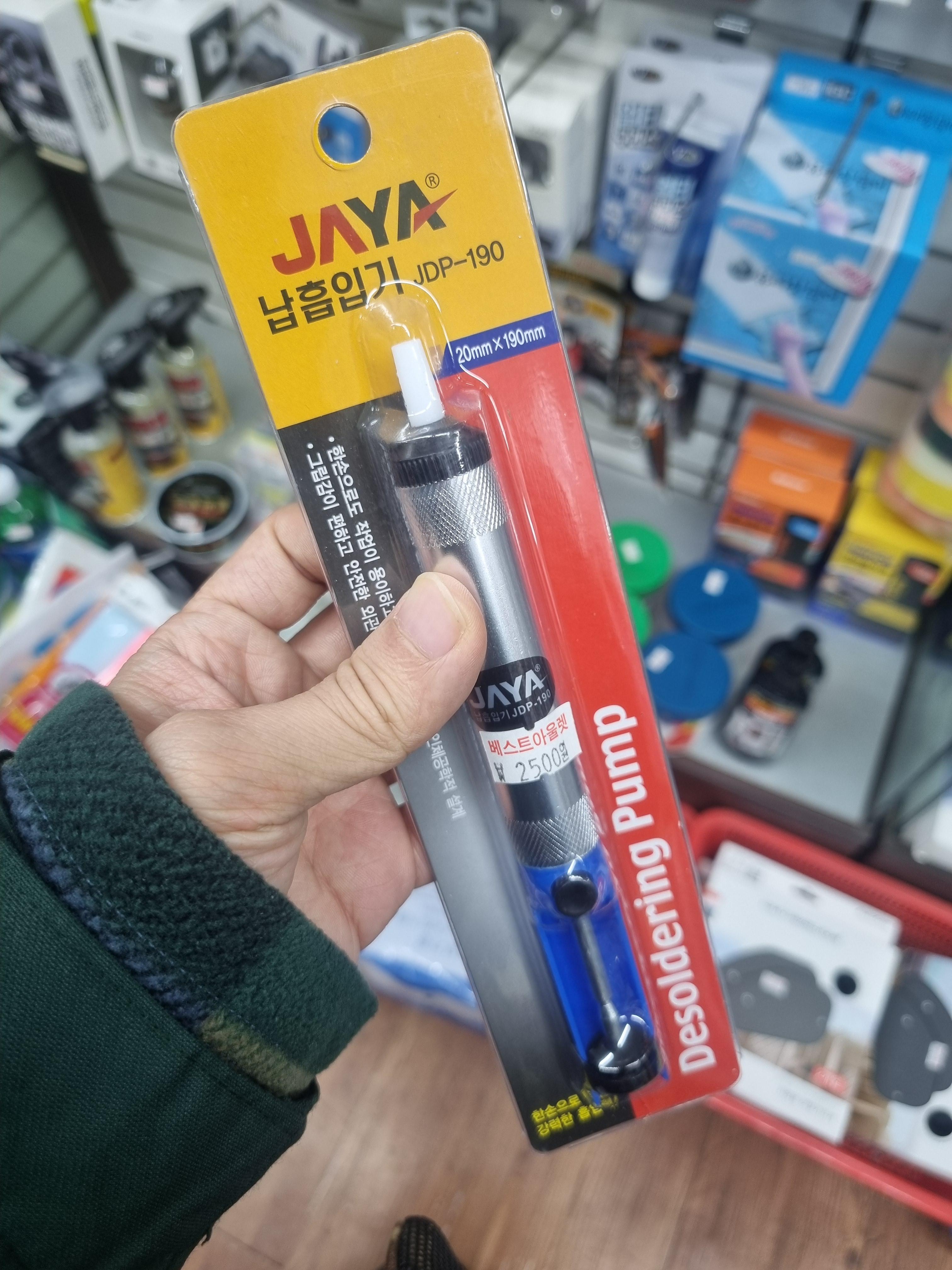

납흡입기라는게 필요할 수도 있다고 하더라구요. 필요한 이유는 기존의 콘덴서 제거 과정에서 납이 구멍을 막아서 새로운 콘덴서를 교체하는데 어려움이 생길 수 있어서 쓰더라구요. 방법이 어렵진 않네요. 다이소랑 전파사에서는 못샀는데, 오히려 동네에 있는 DC마트에서 구매를 했네요.





칭찬 받는 사위가 되었네요!
